Які датчики краще: цифрові або аналогові?

Які датчики краще: цифрові або аналогові?

15 квітень 2020

Які датчики краще цифрові чи аналогові в першу чергу залежить від тих завдань, які планується вирішувати з їх допомогою.

Для розуміння можливостей кожного типу датчиків і кола завдань, який з їх допомогою можна вирішити давайте послідовно розглянемо основні відмінності застосування цифрових і аналогових тензодатчиків.

  • Відмінності цифрового сигналу від аналогового

Аналоговий сигнал є переносником інформації від датчика до вагового терміналу, але оцифровані значення з’являються тільки після аналого-цифрового перетворення в самому ваговому терміналі. Тому все неінформативні спотворення сигналу, що виникають в тензокабелі на ділянці між датчиком і ваговим терміналом підсумовуються з аналоговим сигналом і вносять похибки в передану інформацію від датчика.

Сучасні тензокабелі спільно з методами обробки аналогових сигналів (шестіпроводних підключення датчиків, фільтрація) знижують зазначені похибки, .Тому якщо ваговій індикатор віддалений від ваг не більше, ніж на 100 метрів, то впливами вищезазначених спотворень можна знехтувати і вважати результати зважування коректними.

При використанні цифрових датчиків оцифровка сигналу відбувається безпосередньо в самому датчику. Таким чином на відміну від аналогової системи на ділянці від датчика до вагового терміналу ми маємо цифровий сигнал. Стійкість і перешкодозахищеність цифрового сигналу суттєво вище аналогового, що дозволяє видалити ваговий термінал від безпосереднього місця установки ваг на відстань до 1000м без втрати точності зважування.

Можна зробити висновок, що цифрові датчики є кращим рішенням для тих завдань, які вимагають видалення вагового терміналу від місця установки ваг більш, ніж на 100м. А також у разі знаходження в безпосередній близькості до ваг джерел перешкод і спотворень (високовольтні лінії, трансформатори)

  • При заміні цифрових тензодатчиків не потрібно калібрування і перевірка ваг. Чи так це?

Теоретично можна поміняти цифровий датчик, і знаючи певні коефіцієнти калібрування (інформації про характеристики перетворення з супровідної документації на датчик) прописати їх у ваговому терміналі. Цього достатньо для відновлення працездатності ваг. Працювати ваги будуть, прагнучи до середнього класу точності. Але без калібрування ваг еталонним вантажем, працювати на таких вагах протизаконно (згідно з існуючими технічними регламентами та ГОСТів). Всі номери датчиків, встановлених в автомобільні ваги, записуються в паспорт, в якому повірник ставить свій підпис і печатку, що свідчить про те, що ваги відповідають середньому класу точності і готові до застосування.

І при заміні будь-якого з датчиків необхідно запрошувати метролога (поверителя) з зразковим вантажем і заново робити перевірку ваг. І після цього внести зміни в паспорт на ваги, написавши там новий номер встановленого датчика.

  • Які тензодатчики точніше, цифровий та аналоговий?

Думка про те, що цифрові датчики точніше аналогових (або навпаки) – абсолютно некоректно. Характеристика датчиків визначається класом точності. Для аналогових і цифрових датчиків одного класу точність буде однакова. І це ніяк не залежить від типу сигналу, що передається.

  • Які тензодатчики більш надійні: аналогові або цифрові?

Ми всі знаємо, що чим менше елементів в системі, тим менше ймовірність виходу її з ладу. Наявність додаткової електронної плати в конструкції цифрового датчика потенційно погіршує його надійність.

Однак, з огляду на високу якість електронних компонентів і сучасних аналого-цифрових систем необхідно визнати, що надійність аналогових і цифрових датчиків «приблизно» дорівнює, незважаючи на те, що в цифрових датчиках використовується більше електронних елементів.

  • Ціна.

Якщо порівнювати вартість аналогового і цифрового датчика одного виробника, то вартість останнього буде вище.

  • Зручність настройки ваг, діагностики поломок, сервісне обслуговування.

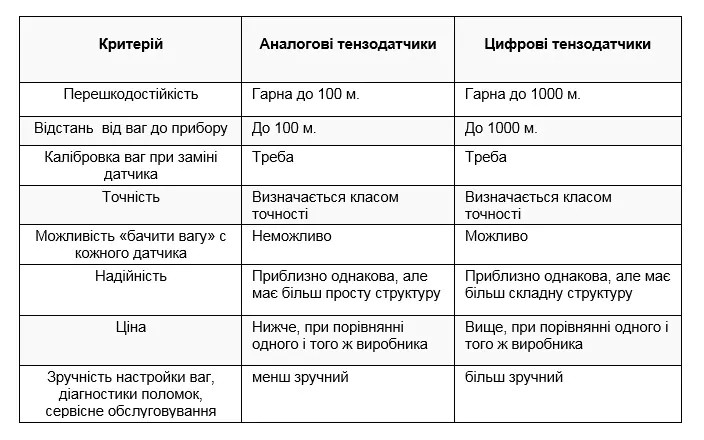

Відобразимо основні відмінності аналогових тензодатчиків від цифрових в таблиці.

Підсумок:

Безумовно, з точки зору зручності діагностики, налаштування і обслуговування, цифрові датчики кращі в застосуванні. Та краще в більшій мірі для виробника і ремонтно-обслуговуючих організацій.

Для споживачів (покупців) електронних ваг явні переваги цифрових датчиків можуть бути пов’язані з колом вирішуваних завдань:

  • Захист від вмонтування в ланцюг зловмисниками спотворюють пристроїв
  • Необхідність видалити ваговий термінал на відстань від 100 до 1000 м
  • Захист від джерел перешкод і спотворень
